FADINI - PIÈCE DÉTACHÉE ORIGINALE

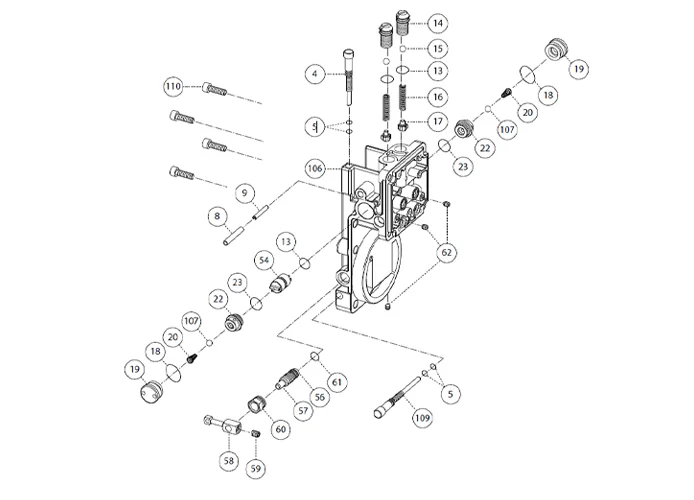

CORPS DE VANNE BIDIRECTIONNELLE/ FIXATION VÉRIN COMPLET
POUR APROLI 280 BATT.
280156
Il contient:
- 1 x 28004 Vis de réglage du flux vertical
- 7 x 28005 Joint OU 2018 (4 pièces sont utilisées avec les vis de réglage du flux)
- 1 x 28008 Tube en caoutchouc
- 1 x 28009 Goupille élastique Ø 4x28
- 2 x 28010 Joint OR 176
- 3 x 28013 Joint OR 2043
- 2 x 28014 Registre de pression maximale
- 2 x 28015 Sphère Ø 6,35
- 2 x 28016 Ressort de compression 1,5x7,5x28
- 2 x 28017 Tampon en nylon valve maximale
- 2 x 28018 Joint OR 119
- 2 x 28019 Bouchon latéral verrouillage bidirectionnel
- 2 x 28020 Ressort conique 0,35x7,2x12
- 2 x 28022 Siège de la soupape de contrôle
- 2 x 28023 Joint OR 3043
- 1 x 28054 Cylindre bidirectionnel
- 1 x 28056 Plug
- 1 x 28057 Vis de déverrouillage
- 1 x 28058 Levier de déverrouillage
- 1 x 28059 Pin M6x8
- 1 x 28060 Bague de verrouillage du registre
- 1 x 28061 Joint OR 2031
- 3 x 28062 Vis sans tête M5x5
- 1 x 280106 Corps de vanne bidirectionnelle/fixation vérin
- 2 x 280107 Boule Ø 6.35 acier inoxydable
- 1 x 280109 Vis de réglage du flux horizontal.
