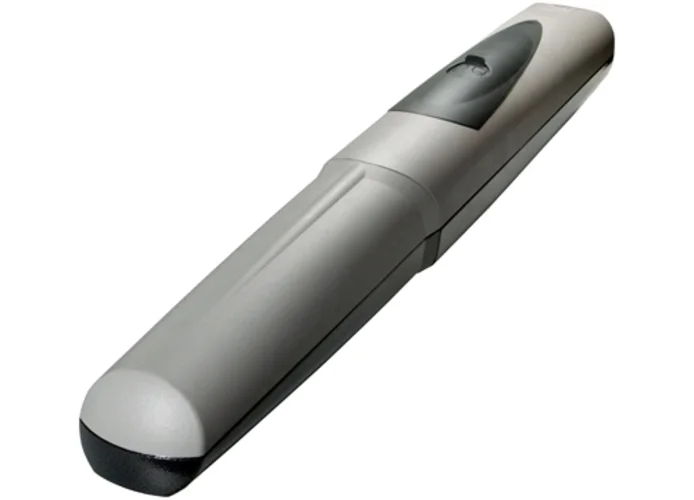

CAME - MOTORÉDUCTEUR IRRÉVERSIBLE AVEC ENCODEUR POUR PORTAILS BATTANTS JUSQU'À 3 MT PAR VANTAIL
STRUCTURE DE SUPPORT EN ALUMINIUM MOULÉ SOUS PRESSION
FINS DE COURSE MÉCANIQUES INTÉGRÉS ET RÉGLABLES
DÉVELOPPÉ AVEC LA TECHNOLOGIE CONNECT POUR UNE GESTION NUMÉRIQUE À DISTANCE VIA GATEWAY OU UNE GESTION LOCALE VIA CAME KEY
TEMPS D'OUVERTURE DE 90°: 20 SECONDES
SOLUTION POUR LES APPLICATIONS RÉSIDENTIELLES ET DE COPROPRIÉTÉ
ALIMENTATION: 230V AC.
001AX302304 AX302304
230V AC
| Type | Largeur max du vantail | Poids max du vantail |
| AX302304 AX3024 | 2 m | 800 kg |
| 2,5 m | 600 kg |
| 3 m | 500 kg |
| - | - |
| - | - |
| - | - |
| - | - |
| AX402306 AX412306 | 2 m | 800 kg |
| 2,5 m | 600 kg |
| 3 m | 500 kg |
| 4* m | 300 kg |
| - | - |
| - | - |
| - | - |
| AX5024 | 2 m | 1000 kg |
| 2,5 m | 800 kg |
| 3 m | 700 kg |
| 4* m | 500 kg |
| 5* m | 400 kg |
| - | - |
| - | - |
| AX71230 | 2 m | 1000 kg |
| 2,5 m | 800 kg |
| 3 m | 700 kg |
| 4* m | 500 kg |
| 5* m | 400 kg |
| 6*° m | 350 kg |
| 7*° m | 300 kg |
| Type | Ouverture | A mm | B mm | C max mm | LM mm |
| AXO 3 | 90° | 130 | 130 | 70 | 800 |
| 120° | 150 | 100 | 50 | 800 |
| AXO 4 | 90° | 130 | 130 | 70 | 800 |
| 120° | 150 | 100 | 50 | 800 |
| AXO 5 | 90° | 200 | 220 | 150 | 1100 |
| 120° | 220 | 220 | 100 | 1100 |
| AXO 7 | 90° | 200 | 220 | 150 | 1100 |
| 120° | 220 | 220 | 100 | 1100 |
| * Il est obligatoire de prévoir une serrure électrique sur la porte. |
| º Les portails de plus de 5 m de long ne doivent pas être revêtus de panneaux. Dans les versions réversibles, en cas de vent fort lorsque le portail est ouvert, le vantail peut se refermer. |
| Type | AX302304 | AX402306-AX412306 | AX71230 | AX3024 | AX5024 |
| Degré de protection | IP44 | IP44 | IP44 | IP44 | IP44 |
| Alimentation | 230V 50/60 Hz | 230V 50/60 Hz | 230V 50/60 Hz | 230V 50/60 Hz | 230V 50/60 Hz |
| Alimentation moteur | 220V | 230V | 230V | 24V | 24V |
| Absorption | 1,5 | 1,5 | 1,5 | 10 MAX | 10 MAX |
| Puissance nominale | 175W | 175W | 175W | 120W | 120W |
| Temps d'ouverture (90°) | 20 | 28 | 40 | réglable | réglable |
| Travail intermédiaire | 50 | 30 | 30 | service intensif | service intensif |
| Poussée | 500-4500N | 500-4500N | 500-4500N | 500-4500N | 500-4500N |
| Température de fonctionnement | -20°C min / 55°C max | -20°C min / 55°C max | -20°C min / 55°C max | -20°C min / 55°C max | -20°C min / 55°C max |
| Thermoprotection du moteur | 150 | 150 | 150 | - | - |
Accessoires complémentaires :
- ZM3E Armoire de commande multifonctionnelle avec affichage de signalisation, autodiagnostic des dispositifs de sécurité et décodage radio intégré.
- LOCK81 Serrure électrique de verrouillage pour cylindre simple
- LOCK82 Serrure électrique à double cylindre.
